1、旋轉式壓片機吸粉裝置
該裝置由吸粉嘴、阻尼銷、彈簧與調節螺釘?shù)冉M成。吸粉嘴固定在機架上，其吸粉口對準芯盤節圓上，而吸口位上不可調，滿足吸芯片要求；在吸粉嘴的前通孔中通過彈簧頂住阻尼銷，調節螺釘頂在彈簧上，調節螺釘則用來調整彈簧松緊，使阻尼銷的端面緊貼加芯盤，可消除由三組齒輪傳動帶動加芯盤時所產生的齒輪側隙，使加芯盤運轉平穩，相應提高了包芯的合格率。

機器運轉時，吸粉裝置可采用負壓將卡住的芯片和粉末吸出，可避免芯片表面易產生粉末吸附在芯盤孔內卡位芯片，而發生“卡芯”現象則會造成片劑缺芯率上升，嚴重時被卡芯片會破裂使加芯過程不能進行。

2、旋轉式壓片機加芯裝置
該旋轉式壓片機裝置由轉臺、加芯盤、下沖桿、下沖加芯軌及齒輪組成。其中，轉臺的中心連接有中心軸，轉盤節圓上均布有沖?？?；而加芯盤的中心連接有加芯軸，盤節圓上均布有加芯孔；下沖加芯軌上固定連接下沖加芯壓下軌，下沖桿在下沖加芯壓下軌的軌道上滑動，同時下沖加芯軌與水平有一夾角，使轉臺的節圓與加芯盤節圓相交二點。

這樣此套特殊裝置將落芯片位置由相切一點改為二點，使得落芯時位置準確，達到芯片與中模運行同步，確保了加芯的準確度，也提高了運行的穩定性。

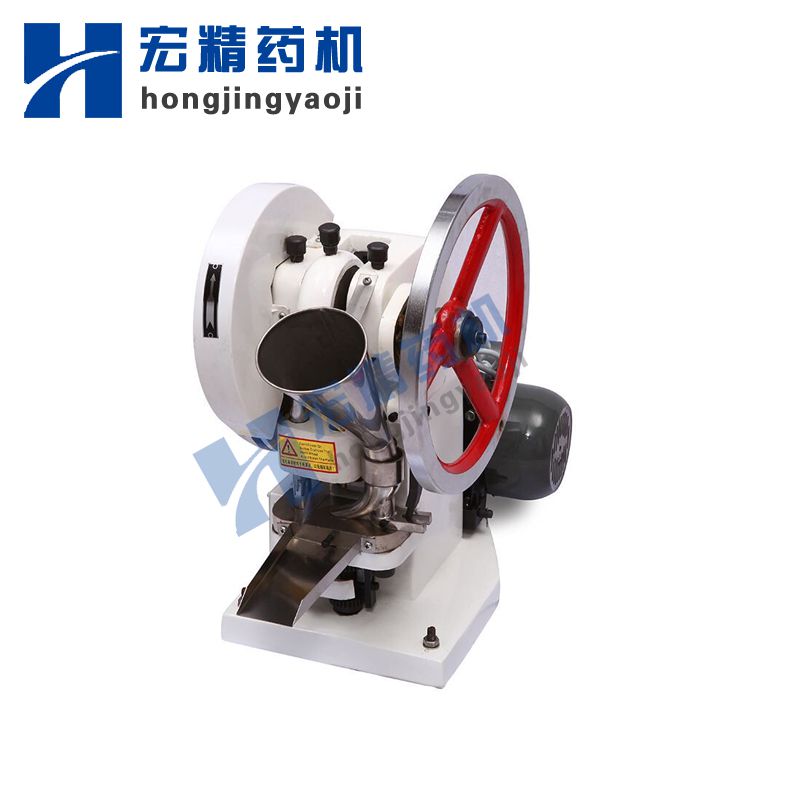

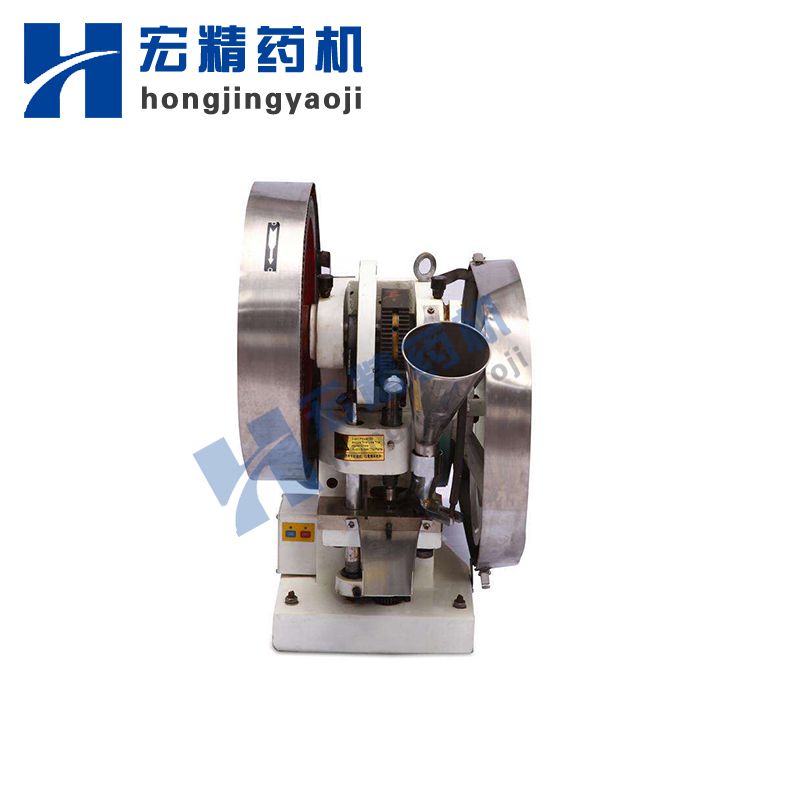

相關產品：單沖壓片機，小型單沖壓片機
